逆流和橫流閉式冷卻塔的工作原理

作者：hengke 來源：河北安來環�？萍加邢薰�時間：2022-03-30 21:38:11訪問量：次

描述：橫流閉式冷卻塔適用于對循環水質要求較高的不同冷卻系統，在電力、化工、鋼鐵、食品和許多工業部門有應用前景。另一方面，與空冷式熱交換器相比，密閉式塔利用管下側水的蒸發潛熱，使空氣側傳熱傳質增加，也有顯明的優點。

逆流和橫流閉式冷卻塔的工作原理:

1、橫流閉式冷卻塔實際上是一種蒸發式冷卻塔，冷卻器和濕式冷卻塔的組合，它是臥式的蒸發式冷卻塔，工藝流體在管內流過，空氣在管外流過，兩者互不接觸。與工藝式流體熱水或制冷劑和管外空氣并不接觸，成為一種閉式冷卻塔，通過噴淋水增加傳熱傳質的成效。

2、橫流閉式冷卻塔適用于對循環水質要求較高的不同冷卻系統，在電力、化工、鋼鐵、食品和許多工業部門有應用前景。另一方面，與空冷式熱交換器相比，密閉式塔利用管下側水的蒸發潛熱，使空氣側傳熱傳質增加，也有顯明的優點。

橫流閉式冷卻塔工作原理

橫流式閉式冷卻塔的工作原理

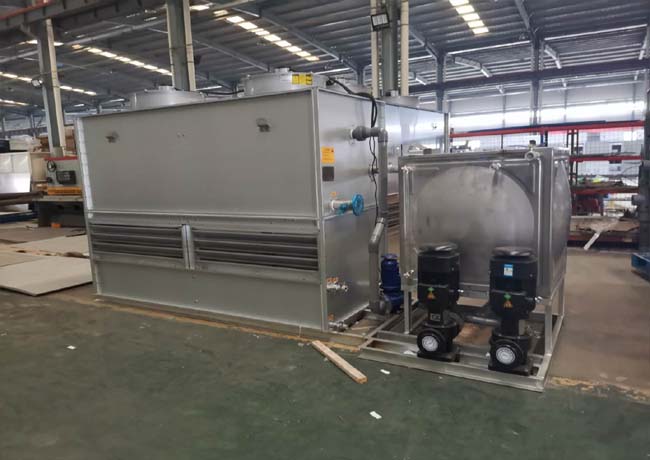

橫流式閉式冷卻塔以鋼板為主要結構，內部有額外的鋼結構框架。該產品為雙風扇結構，雙風扇由皮帶減速器由同一臺電機驅動。與橫流玻璃鋼冷卻塔相比，該產品最大的區別在于盤管和填料的完全不同，循環水完全關閉。

內循環水系統:盤管內冷卻的循環水從塔體流出，由系統循環水泵送至熱源(冷卻設備)，熱交換升溫的循環水進入盤管冷卻。

外循環水系統：外噴水通過與盤管和填料接觸換熱，達到冷卻盤管內循環水的目的后，落入下水槽，由噴水泵送至噴水槽再循環。

內循環冷卻水通過盤管與管外噴水和空氣進行熱交換，避免了冷卻水與空氣直接接觸造成的水質污染。由于噴水通過聚氯乙烯填料預冷卻，換熱效果更加明顯。

逆流和橫流閉式冷卻塔工作原理圖

逆流閉式冷卻塔工作原理圖

橫流閉式冷卻塔將管式換熱器置于塔內，通過流通的空氣、噴淋水與循環水的熱交換保證降溫效果。由于是閉式循環，其能夠保證水質不受污染，很好的保護了主設備的高效運行，提高了使用壽命。外界氣溫較低時，可以停掉噴淋水系統，起到節水效果。推著國家節能減排政策的實施和水資源的日益匱乏，近幾年密閉式冷卻塔在冶金、航空、電力、化工、機械、石油、食品、塑料、橡膠等等行業得到了廣泛的應用。
